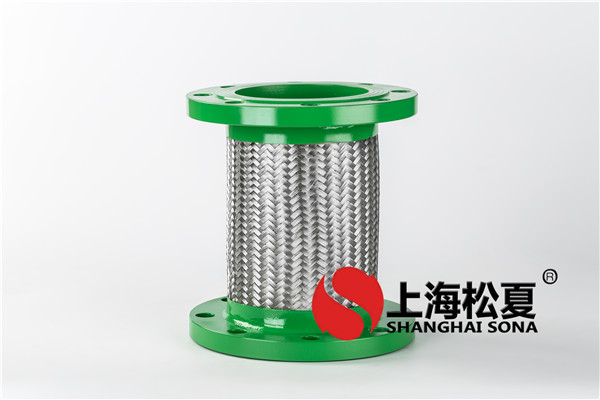

具有管接頭的金屬軟管
本實用新型涉及一種具有直管接頭的金屬軟管，屬于流體輸送管路技術領域。該金屬軟管由外套鋼絲網套的波紋管段和直管段對合焊接構成，其中的直管段具有內螺紋，所述內螺紋與波紋管端的螺旋相配，且所述直管段內螺紋的起點與波紋管的螺旋終點相吻接。這樣可以使金屬軟管內穩定的旋轉流場在直管段得到維持，從而保證流體輸送過程中的流場始終均勻穩定。容易理解，本實用新型的結構解決了現有金屬軟管內穩定的旋轉流場進入直管段時的突變，消除了渦流，避免了由此導致的壓力損失等一系列問題。
1、一種具有直管接頭的金屬軟管，由外套鋼絲網套的波紋管段和直管段對合焊接構成，其特征在于:所述直管段具有內螺紋，所述內螺紋與波紋管端的螺旋相配，且所述直管段內螺紋的起點與波紋管的螺旋終點相吻接。
2、根據權利要求1所述具有直管接頭的金屬軟管，其特征在于:所述直管段的內螺紋與波紋管螺旋旋向、螺距一致，且內螺紋的形狀與波紋管的波形相仿。
3、根據權利要求2所述具有直管接頭的金屬軟管，其特征在于:所述直管段焊接有法蘭，形成直管接頭。

4、根據權利要求3所述具有直管接頭的金屬軟管，其特征在于:所述法蘭通過連接螺檢與對接件對接，所述法蘭與對接件之間襯有密封環。技術領域本實用新型涉及一種具有直管接頭的金屬軟管，尤其是一種金屬軟管的直管段連接結構改進，屬于流體輸送管路技術領域。
